Обзор продукции

EPS (Emergency Power Supply) Аварийный источник питания - это централизованный источник аварийного питания, предназначенный для устранения аварийного освещения, аварийного освещения, противопожарных сооружений и других устройств с нагрузкой первого уровня в качестве основной цели, чтобы обеспечить аварийную систему электропитания с независимым контуром, которая может обеспечить аварийное энергоснабжение в аварийном состоянии, чтобы решить проблему отсутствия второго источника питания для осветительного электричества или только одного источника электроэнергии в городе, или заменить генераторную установку, чтобы сформировать второй источник питания или использовать его в случае необходимости третьего источника питания.

Аварийный источник питания EPS в основном использует технологию SPWM (модуляция ширины импульса переменного тока), система в основном включает в себя выпрямительное зарядное устройство, аккумуляторную батарею, инвертор, устройство взаимного сброса и другие части, из которых инвертор является ядром. Роль выпрямителя заключается в преобразовании переменного тока в постоянный ток для обеспечения питания аккумулятора и модуля инвертора; Роль инвертора заключается в преобразовании постоянного тока в переменный ток для обеспечения стабильной и непрерывной мощности нагруженного оборудования; Устройства взаимного сброса обеспечивают плавное переключение нагрузки между городским электричеством и выходом инвертора; Системный контроллер контролирует всю систему в режиме реального времени и может посылать сигналы тревоги, как правило, от электросети к аварийному источнику питания EPS и время переключения от источника питания EPS к энергосистеме не более 0,1 - 0,2 секунды. При нормальном электроснабжении сети аварийный источник питания EPS находится в состоянии зарядного насыщения (в состоянии плавучести) и потребляет менее 0,1% от номинальной мощности. В то же время микромашинный мониторинг и дистанционный мониторинг системы электропитания могут быть реализованы путем последовательного подключения к компьютеру или модему.

Аварийные источники питания EPS можно разделить на три основные категории: аварийное освещение, гибридная энергия и преобразование частоты. В основном используется в различных зданиях для рабочего и пожарного питания; Безопасное электроснабжение больниц; Транспортная система электроснабжение автомагистралей, туннелей, метро, легкорельсовых путей, гражданских аэропортов; Электроснабжение энергосистемы; Различные виды производства, которые не могут быть отключены от электричества, питание экспериментального оборудования. Это высококачественный источник питания, который обеспечивает чистую синусоидальную волну для нагруженного оборудования.

Правила именования

Основные параметры

Блок - схема состава системы

Функциональные характеристики

Использование микропроцессорного управления, с включенной функцией самоконтроля.

Использование интеллектуальных силовых модулей японской компании Mitsubishi.

Технология широтно - импульсной модуляции SPWM, выход синусоидальных волн.

Полностью автоматические зарядные устройства с высоким коэффициентом мощности.

ЖК - дисплей, функция сигнализации, запрос исторической записи неисправностей.

Мониторинг аккумуляторных батарей.

Можно подключиться к пожарной связи, дистанционно контролировать RS232 / 485.

Трехфазный источник питания может противостоять 100 - процентному дисбалансу нагрузки.

Статический, без шума, без дыма, без пожарной опасности.

Автоматическое переключение обеспечивает беспилотное дежурство.

Энергосбережение, когда подача электроэнергии не является аварийной, потребление электроэнергии невелико.

Производительность стабильная, безопасная и надежная, длительный срок службы.

По сравнению с генераторными установками, общая стоимость ниже.

Стандарты исполнения продукции

GB 17945 - 2000 Пожарные аварийные светильники.

GB / T14048.1 - 2000 Общие положения, касающиеся переключателей низкого давления и контрольного оборудования.

GB / T4942.2-1993 Класс защиты корпуса низковольтных электроприборов.

GB / T3859 - 1993 Руководство по применению полупроводниковых преобразователей.

Аппаратура обратного преобразования для связи YD / T777 - 1999.

GB16806 Устройства управления пожарной связью.

IEEE446 - 1995 Системы аварийного и резервного энергоснабжения в промышленном и коммерческом секторах.

CSA282 Аварийное энергоснабжение зданий.

Аварийные источники питания серии QB / SPS21 - 2004 Se.

Источник аварийного освещения серии YTEP - L

Продукты серии YTEP - L в основном обеспечивают централизованное энергоснабжение аварийных силовых установок для аварийного освещения, адаптируются к различным лампам (металлические галогенные лампы, натриевые лампы, лампы дневного света, лампы накаливания и т. Д.), а также адаптируются к питанию общего электрического оборудования.

Трехфазный аварийный источник питания серии YTEP - P

Продукты серии YTEP - P в основном обеспечивают аварийное энергоснабжение противопожарных сооружений или первичных или других нагрузок. В дополнение к использованию для аварийного освещения, аварийного освещения, но также подходит для пожарных лифтов, шторных дверей, вентиляторов, водяных насосов, спринклерных насосов, насосов водоснабжения и других электрических чувствительных нагрузок или смешанного питания.

При загрузке шторных дверей, поскольку шторные двери в высотных зданиях не запускаются одновременно, пропускная способность EPS должна быть не менее чем в три раза больше, чем суммарная мощность двигателя шторных дверей, запускаемых одновременно. Из - за небольшого потребления энергии при движении шторы, конфигурация батареи может быть соответственно уменьшена, если только с шторой. Как правило, можно выбрать 20 - минутное резервное время для EPS емкости.

При нагрузке на лифт тяговый двигатель лифта должен иметь функцию преобразования частоты, а пропускная способность EPS должна составлять 1: 1 от общей емкости лифта.

При нагружении водяным насосом или вентилятором, если нет таких мер, как преобразование частоты и запуск треугольника звезды для снижения давления, мощность EPS должна быть более чем в 5 раз больше, чем мощность двигателя, работающего одновременно. При запуске с преобразованием частоты мощность EPS составляет 1: 1 от общей емкости работающего одновременно двигателя. При запуске треугольного сброса давления EPS будет иметь мощность, более чем в три раза превышающую общую мощность двигателя, работающего одновременно.

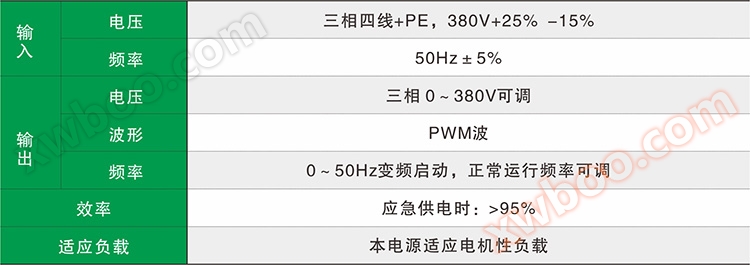

Трехфазный аварийный источник питания переменной частоты серии YTEP - F

Продукты серии YTEP - F в основном обеспечивают трехфазную систему аварийного питания переменной частоты для противопожарных сооружений с единственным источником питания или электродвигателей с первой нагрузкой для решения проблемы аварийного питания двигателя и его воздействия на оборудование питания во время запуска. Например: водяной насос, двигатель вентилятора или электродвигатель другого оборудования.

Нагрузка может быть ветряной турбиной, водяным насосом и другими противопожарными сооружениями или первой нагрузкой.

Емкость нагрузки и EPS составляет 1: 1, без учета припусков и без увеличения загрузки с понижением давления, поскольку функция запуска с преобразованием частоты уже доступна в EPS серии F.

Запуск и запуск нагрузки также связаны с управлением сигналом запуска EPS.

Выход EPS должен быть подключен непосредственно к нагруженному двигателю, и первоначальный шкаф управления нагрузкой должен быть удален.

Серия EPS серии F делится на одноинверсионный тип с одной нагрузкой, одноинверсионный тип с одной готовой, двойной инверсионный вариант с одной или двумя резервными типами, пожалуйста, выберите условия использования в соответствии с порядком нагрузки.
